Szivattyú teljesítményének kiszámítása: Görgess a profi tippekért!

A megfelelő szivattyú kiválasztása egy kert öntözéséhez, egy pince víztelenítéséhez, egy kút vízhozamának kiaknázásához vagy akár egy házi vízműrendszer kiépítéséhez kulcsfontosságú. A piac azonban tele van látszólag hasonló, mégis gyökeresen eltérő tudású gépekkel. A vásárlók pedig gyakran esnek abba a hibába, hogy csak a dobozon feltüntetett "maximális" értékek (max. emelőmagasság, max. vízszállítás) vagy a motor teljesítménye (Watt) alapján döntenek. Ez a megközelítés szinte garantáltan csalódáshoz vezet.

Egy rosszul méretezett szivattyú ugyanis vagy képtelen lesz ellátni a feladatát (alulméretezés), vagy feleslegesen sok energiát fogyaszt, gyorsabban kopik és zajosabban működik (túlméretezés). A "legjobb" szivattyú nem a legerősebb vagy a legdrágább, hanem az, amelyiknek a teljesítménye pontosan illeszkedik a rendszer igényeihez – azaz a számított munkaponthoz.

De hogyan számoljuk ki ezt a munkapontot? Hogyan fordíthatjuk le a kertünk, kútunk vagy pincénk fizikai adottságait azokra a számokra (liter/perc, méter, bar), amelyeket a szivattyúk adatlapján találunk? Hogyan olvassuk helyesen a rejtélyes "jelleggörbéket"?

Ez a cikk egy gyakorlati útmutató, tele profi tippekkel, amely lépésről lépésre végigvezeti Önt a szivattyú teljesítményének kiszámításának folyamatán. Megtanuljuk, hogyan határozzuk meg a szükséges vízmennyiséget (Q), hogyan küzdjünk meg a legbonyolultabb tényezővel, az emelőmagassággal (H), és hogyan válasszuk ki azt a gépet, amelyik a leghatékonyabban és leggazdaságosabban fogja szolgálni Önt az elkövetkező években. Görgessen tovább, és váljon Ön is szivattyú-méretező profivá!

1. Lépés: A Feladat Meghatározása – Mi a Cél?

Mielőtt egyetlen számot is leírnánk, kristálytisztán meg kell fogalmaznunk, mire fogjuk használni a szivattyút. A cél határozza meg az elvárásainkat.

• Öntözés:

  • Kézi locsolás slaggal? Ehhez közepes nyomás és közepes vízmennyiség kell.

  • Csepegtető rendszer? Alacsony nyomás, de folyamatos, kis vízmennyiség kell.

  • Szórófejes (pl. pop-up) automata rendszer? Magas nyomás és zónánként változó, de általában nagy vízmennyiség kell.

• Víztelenítés / Átemelés:

  • Pince, medence ürítése? Itt a nagy vízmennyiség (Q) a lényeg, a nyomás (H) kevésbé fontos. Gyorsan kell sok vizet mozgatni, alacsony magasságba.

  • Szennyvíz átemelése (pl. pincei WC)? Itt a szilárdanyag-kezelés képessége és a megfelelő emelőmagasság a kulcs, a vízmennyiség másodlagos.

• Házi Vízellátás (Kútból):

  • A ház teljes vízigényét (csapok, zuhany, WC, mosógép) kell kielégíteni, stabil nyomáson. Ez komplexebb méretezést igényel, figyelembe véve a csúcsfogyasztást.

• Töltés:

  • Tartály, medence feltöltése? Itt is a vízmennyiség (Q) számít, hogy mennyi idő alatt telik meg.

A cél ismerete nélkülözhetetlen a következő két fő paraméter, a vízszállítás (Q) és az emelőmagasság (H) meghatározásához.

2. Lépés: A Vízszállítás (Q) Kiszámítása – Mennyi Víz Kell?

A vízszállítás (Flow Rate), jele Q, azt mutatja meg, hogy a szivattyúnak mennyi vizet kell időegység alatt szállítania. Mértékegysége leggyakrabban:

• Liter per perc (l/min)

• Köbméter per óra (m³/h) (1 m³/h = 1000 l/h ≈ 16.7 l/min)

• Gallon per perc (GPM) (főleg amerikai gépeknél, 1 GPM ≈ 3.785 l/min)

Hogyan határozzuk meg a szükséges Q-t?

• Öntözésnél:

  • Kézi locsolás: Egy átlagos kerti slaghoz kb. 15-25 l/perc szükséges.

  • Szórófejes rendszer: Ez a legpontosabb tervezést igénylő eset. Az öntözőrendszer tervezőjének meg kell adnia az egyes öntözési zónák vízigényét. Pl. ha egy zóna 4 db Hunter MP Rotator fúvókából áll, és mindegyik 3 l/perc vizet igényel, akkor a zóna Q igénye 4 x 3 = 12 l/perc. A szivattyúnak a legnagyobb vízigényű zónát kell tudnia kiszolgálni.

• Víztelenítésnél: Itt a cél a gyorsaság. Mekkora a terület (m²) és milyen mély a víz (m)? Ebből kiszámolható a térfogat (m³). Ha 1 óra alatt akarja kiüríteni, akkor a Q igény (m³/h) = Térfogat (m³) / 1 óra. (Pl. egy 20 m²-es, 0.5 m mély vízzel teli pincében 10 m³ víz van. Ha 1 óra alatt akarja kiüríteni, 10 m³/h = kb. 167 l/perc vízszállítású szivattyú kell.)

• Házi Vízellátásnál: Itt a csúcsfogyasztást kell figyelembe venni. Össze kell adni az egy időben működő fogyasztók vízigényét (pl. zuhany + WC öblítés + mosogató). Egy átlagos családi ház csúcsigénye 40-60 l/perc (2.4 - 3.6 m³/h) körül mozoghat.

• Töltésnél: Mekkora a tartály (liter)? Mennyi idő alatt szeretné megtölteni (perc)? Q (l/perc) = Térfogat (l) / Idő (perc).

Profi Tipp: Mindig adjon hozzá egy kis biztonsági tartalékot (kb. 10-15%) a számított Q értékhez, hogy a rendszer ne a maximumon pörögjön.

3. Lépés: Az Emelőmagasság (H) Kiszámítása – A Legnagyobb Kihívás

Az emelőmagasság (Head), jele H, azt a nyomást fejezi ki méterben (m) vagy lábban (ft), amit a szivattyúnak le kell küzdenie a víz szállításához. Ez a legösszetettebb, és a legtöbb hibát rejtő számítás.

A Teljes Dinamikus Emelőmagasság (Total Dynamic Head - TDH) három fő komponensből tevődik össze:

TDH = Statikus Emelőmagasság (Hstat) + Súrlódási Veszteség (Hsurl) + Nyomásigény (Hnyom)

Lássuk ezeket részletesen:

3.1. Statikus Emelőmagasság (Hstat) – A Szintkülönbség

Ez a legegyszerűbb rész: a függőleges távolság a vízforrás szintje és a felhasználás (kifolyás) legmagasabb pontja között.

• Felszíni szivattyúknál: Két részből áll:

  • Szívómagasság (Hs): A függőleges távolság a víz szintjétől (pl. a kútban) a szivattyú középvonaláig. FONTOS: Ennek maximum 7-8 méternek kell lennie!

  • Nyomómagasság (Hny): A függőleges távolság a szivattyú középvonalától a legmagasabb pontig, ahová a vizet el kell juttatni (pl. a kerti csap, vagy az emeleti zuhanyzó).

  • Hstat = Hs + Hny

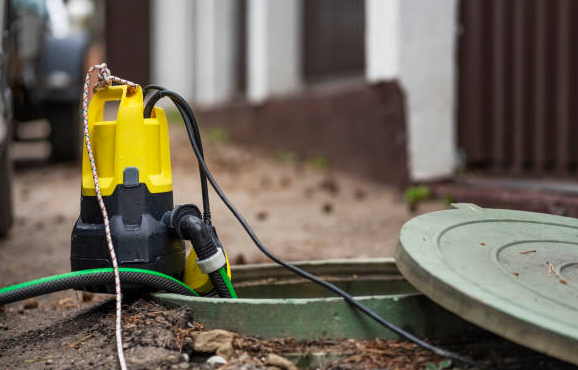

• Búvárszivattyúknál: Egyszerűbb a helyzet. A szivattyú a vízben van, nincs szívómagasság.

  • Hstat = A függőleges távolság a kútban lévő üzemi (dinamikus) vízszinttől (amikor a szivattyú már megy!) a legmagasabb pontig, ahová a vizet el kell juttatni.

Profi Tipp: Mindig a legkedvezőtlenebb vízszinttel számoljon (pl. száraz nyáron a legalacsonyabb kútvízszint).

3.2. Súrlódási Veszteség (Hsurl) – A Csőrendszer Ellenállása

Ahogy a víz áramlik a csövekben, könyökökben, szelepekben, a súrlódás miatt "elveszíti" a nyomása egy részét. Ezt a veszteséget is a szivattyúnak kell pótolnia. A súrlódási veszteség mértéke több tényezőtől függ:

• Csőhossz: Minél hosszabb a cső, annál nagyobb a veszteség.

• Csőátmérő: Ez a legkritikusabb faktor! Minél kisebb az átmérő, annál nagyobb a veszteség (négyzetes arányban!).

• Vízsebesség (ami a Q-tól és az átmérőtől függ): Minél gyorsabban áramlik a víz, annál nagyobb a veszteség.

• Cső Anyaga és Érdessége: Egy sima műanyag csőben kisebb a veszteség, mint egy régi, rozsdás vascsőben.

• Idomok Száma és Típusa: Minden könyök, T-idom, szűkítő, szelep növeli az ellenállást.

Hogyan számoljuk ki? A pontos számításhoz bonyolult képletek (pl. Darcy-Weisbach) kellenének, ami nem életszerű. A gyakorlatban két módszer van:

1. Online Kalkulátorok: Számos weboldal kínál "Friction Loss Calculator"-t. Meg kell adni a cső hosszát, belső átmérőjét, anyagát és a kívánt vízszállítást (Q), a kalkulátor pedig megadja a veszteséget méterben vagy barban.

2. Táblázatok: Gépészeti könyvekben vagy csőgyártók adatlapjain találhatók táblázatok, amelyek különböző átmérőjű és anyagú csövekhez, adott vízszállítás mellett megadják a 100 méterre eső súrlódási veszteséget. Ezt arányosítani kell a saját csőhosszunkra, és hozzá kell adni az idomok veszteségét (ezt is táblázatok adják meg "egyenértékű csőhossz" formájában).

A Legnagyobb Hiba: A Túl Vékony Cső! Soha ne spóroljon a csőátmérőn! Ha egy szivattyú kimenete 1" (coll), és Ön utána egy 50 méteres 1/2"-os kerti slagot tesz, a súrlódási veszteség olyan óriási lesz, hogy a slag végén alig jön ki víz, a szivattyú pedig csak erőlködik. Mindig a lehető legnagyobb átmérőjű csövet használja, amekkorát a szivattyú csatlakozása és a rendszer többi eleme megenged!

Profi Tipp: Egy átlagos kerti rendszerben, megfelelő átmérőjű csövekkel (pl. 3/4" vagy 1" KPE) számoljon kb. 10-15% extra H értéket a statikus magasságra a súrlódás kompenzálására. De ha nagyon hosszú (50m+) vagy bonyolult a rendszer, pontosabban kell számolni!

3.3. Nyomásigény (Hnyom) – Ami a Végén Kell

A víznek nem elég "felérnie", a felhasználás helyén nyomásra is szükség van.

• Kézi locsolás: Kb. 1.5 - 2 bar nyomás kell a slag végén (Hnyom = 15-20 méter).

• Szórófejek: A gyártó megadja a minimális üzemi nyomást. Pl. egy Hunter pop-up fejnek 2.5 - 3 bar kell a megfelelő működéshez (Hnyom = 25-30 méter).

• Házi vízellátás: A csapoknál, zuhanynál kb. 2-3 bar nyomást szeretnénk (Hnyom = 20-30 méter).

• Víztelenítés / Töltés: Itt nincs nyomásigény (Hnyom = 0 méter).

Profi Tipp: A nyomásigényt méterben kell hozzáadni a TDH-hoz (1 bar ≈ 10 méter).

3.4. A TDH Összegzése – A Példa

Tegyük fel, egy fúrt kútból akarunk öntözni szórófejekkel:

• Üzemi vízszint: 20 méter mélyen.

• A kert legmagasabb pontja: 2 méterrel a kútfej felett.

• Hstat = 20 + 2 = 22 méter.

• Csőhossz a kúttól a legtávolabbi szórófejig: 60 méter (1" KPE cső). Vízszállítás (Q): 2 m³/h. Kalkulátorral a súrlódási veszteség + idomok: kb. 5 méter. Hsurl = 5 méter.

• Szórófej nyomásigénye: 3 bar = 30 méter. Hnyom = 30 méter.

TDH = 22 + 5 + 30 = 57 méter.

Ennek a rendszernek tehát egy olyan szivattyúra van szüksége, amely 57 méter emelőmagasságnál tud 2 m³/h (kb. 33 l/perc) vizet szállítani.

4. Lépés: A Jelleggörbe Olvasása – A Tökéletes Párosítás

Most, hogy megvan a Munkapontunk (Q = 2 m³/h, H = 57 m), jöhet a szivattyú kiválasztása. Itt a legfontosabb eszköz a Szivattyú Jelleggörbe (Pump Performance Curve).

Ez a diagram minden minőségi szivattyú adatlapján megtalálható.

• Függőleges tengely: Emelőmagasság (H) méterben.

• Vízszintes tengely: Vízszállítás (Q) m³/h-ban vagy l/min-ben.

A görbe megmutatja, hogy a szivattyú az adott emelőmagasságnál (ellenállásnál) mennyi vizet képes szállítani.

Hogyan Használjuk?

1. Keresse meg a vízszintes tengelyen a kiszámított Q értéket (pl. 2 m³/h).

2. Keresse meg a függőleges tengelyen a kiszámított H (TDH) értéket (pl. 57 m).

3. Jelölje be ezt a Munkapontot (Operating Point) a diagramon.

4. Olyan szivattyút válasszon, amelynek a jelleggörbéje e pont felett halad el.

A Profi Cél: A Legjobb Hatásfok Pontja (BEP) A jelleggörbén gyakran feltüntetik a Hatásfok (Efficiency - η) görbéjét is. Ennek van egy csúcspontja, ez a Best Efficiency Point (BEP). A szivattyú itt fogyasztja a legkevesebb áramot a szállított víz mennyiségéhez képest.

A Cél: Olyan szivattyút választani, amelynek a Munkapontja a lehető legközelebb esik a BEP-hez. Ez garantálja a leggazdaságosabb és leghosszabb élettartamú működést.

Gyakori Hiba: A Túlméretezés Ha egy sokkal erősebb szivattyút választunk (amelynek a jelleggörbéje messze a munkapontunk felett van), a szivattyú a BEP-től távol, alacsony hatásfokon fog üzemelni, "fojtva" fog működni, többet fogyaszt és gyorsabban kopik.

5. Lépés: Teljesítmény (P) és Hatásfok (η) – A Gazdaságosság

A motor elektromos teljesítményét (P) Wattban (W) vagy Lóerőben (HP) adják meg. Ez az, amennyi áramot fogyaszt. Fontos, de nem a legfontosabb adat.

• Hidraulikus Teljesítmény (Ph): Az a hasznos teljesítmény, amit a szivattyú a víz mozgatására fordít. Ez függ a Q-tól és a H-tól.

• Hatásfok (η): A hidraulikus teljesítmény és a motor által felvett elektromos teljesítmény aránya (η = Ph / P). Minél magasabb ez a szám (pl. 60-80%), annál kevesebb áramot pazarol el a gép hővé vagy zajra.

Profi Tipp: Két, hasonló Q és H értékkel rendelkező szivattyú közül mindig azt válassza, amelyiknek magasabb a hatásfoka (és/vagy alacsonyabb a motor Watt-száma). Hosszú távon a villanyszámlán sokszorosan megtérül a drágább, de hatékonyabb gép.

6. (Opcionális) Lépés: Szívóképesség Ellenőrzése (NPSH) – Felszíni Szivattyúknál

Ha felszíni szivattyút választ (mert a víz 7 méternél sekélyebben van), van még egy kritikus tényező: a kavitáció veszélye.

• Mi az a Kavitáció? Ha a szivattyú nem kap elég vizet a szívóoldalon (mert túl mélyről próbál szívni, vagy a szívócső túl szűk/hosszú), a vízben vákuumbuborékok keletkeznek, amelyek a járókeréken robbanva apró "eróziót", lyukakat okoznak, tönkretéve a gépet.

• A Megoldás: NPSH Számítás. Ez egy bonyolultabb számítás (Net Positive Suction Head), ami megmondja, hogy a rendszer biztosít-e elegendő "tolóerőt" a szivattyú bemeneténél.

• Gyakorlati Tipp: Ha a szívómagasság (Hs) meghaladja a 4-5 métert, vagy a szívócső nagyon hosszú, mindenképp konzultáljon szakemberrel, vagy válasszon egy olyan szivattyút, amelynek kifejezetten alacsony az NPSHr (Required) értéke.

Konklúzió: A Méretezés a Nyugalom Záloga

A szivattyú teljesítményének kiszámítása elsőre ijesztőnek tűnhet, tele van méterekkel, barokkal és görbékkel. De a folyamat logikus és megtanulható. A lényeg a rendszeres gondolkodás:

1. MI a cél? -> Meghatározza az alapvető Q és H igényeket.

2. MENNYI víz kell? -> Kiszámoljuk a pontos Q értéket.

3. MEKKORA az ellenállás? -> Kiszámoljuk a pontos TDH (H) értéket (Statikus + Súrlódási + Nyomás).

4. MELYIK gép tudja ezt? -> Megkeressük a Jelleggörbén a Munkapontunkat, és olyan szivattyút választunk, ami a BEP közelében tudja ezt teljesíteni.

Ne sajnálja az időt a mérésre és a számolásra! Az a pár óra tervezés, amit a vásárlás előtt a rendszer megértésére fordít, évekre szóló megbízható működést, alacsonyabb energiafogyasztást és rengeteg felesleges bosszúságtól való megszabadulást jelent. A profi tippek nem titkosak – csak egy kis odafigyelést igényelnek.
